在超外差架构中，镜像抑制功能的实现可通过优化电路拓扑取代传统镜像滤波器。典型方案包括Hartley 与Weaver 两种结构，分别如图2- 3 与图2- 4 所示。Hartley 架构基于正交混频原理，将射频及镜像分量分别与正交本振信号混频后，其中一路经90°移相网络实现相位对齐，通过矢量叠加达成镜像信号对消[36,37]。Weaver 架构则创新性地采用双重正交变频单元替代移相器，通过二次混频运算构建复信号处理路径，在避免模拟移相器非线性失真的同时实现等效抑制效果。两者共同的核心约束在于I/Q 支路的幅度一致性（）及相位正交精度（ ），这对射频链路中功分器、混频器及带通滤波器的匹配公差提出了严格要求。

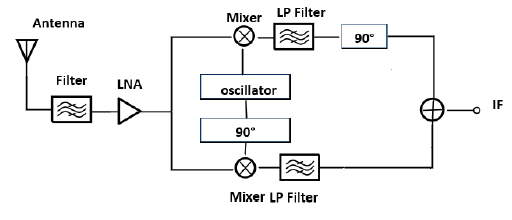

图2- 3 Hartley 结构

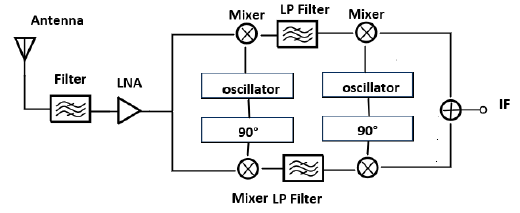

图2- 4 Weaver 结构
