偏置器工作原理

　　偏置器Bias Tee 主要用于宽带放大器馈电电路，因为高频受寄生电容参数影响，性能急剧下降，馈电采用BiasTee性能得以改善。偏置器主要原理框图如下图：

　　

      BiasTee由超宽带、接近理想化、没有谐振点的高频电感和电容组成。

　　隔直电容：隔直流，防止直流电压泄露到后续电路或测试仪器;

　　高频电感：隔离交流信息，防止高频信号泄露到供电系统。

　　三个端口：

　　· 射频端口RF

　　· 直流偏置DC

　　· 射频和直流RF+DC

　　应用场合

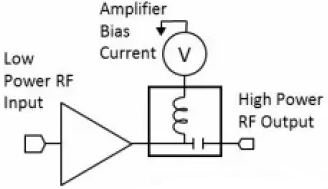

　　A)宽带放大器

　　有的宽带放大器，内部没有隔直电容，且输出端需要供电，需要偏置器(比如HMC460LC5就需要偏置器)。



　　有些放大器内部集成隔电容，就不需要额外的偏置器(比如HMC462LP5不需要偏置器)。

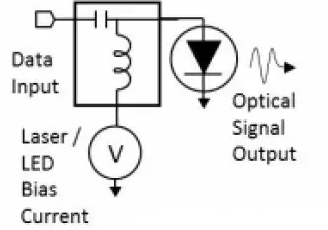

　　B)光纤通信，激光器驱动

　　激光二极管所需驱动电流，通过偏置器DC端注入;

　　通信数据通过RF端注入。

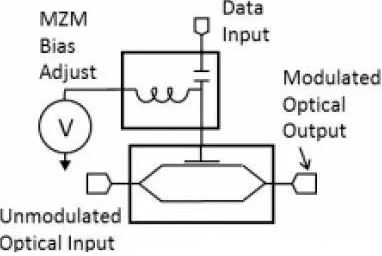

　　C) 光调制器驱动



　　D)其他测试测量等
