杨淑莉 （电子测试技术国防科技重点实验室 山东 青岛 266555）

【摘 要】本文主要介绍了使用具有数字调制功能的信号源产生常用模拟通信信号的几种实用方法。

【关键词】数字调制；I/Q 调制器

The Way to Generate Analog Communication Signals using I/Q Modulator

YANG Shu-li （National Key Laboratory of Science and Technology on Electronic Test and Measurement, Qingdao Shandong, 266555 ，China）

【Abstract】The paper introduced the way to generate analog communication signals using the signal generator with digital modulation.

【Key words】Digital modulation；I/Q modulator

0 引言

随着移动通信技术的高速发展，国内外各大仪器公司都推出了具 有数字调制功能的信号源。 数字调制功能可以利用 I/Q 调制器来实 现。 多数数字调制把数据映射为 I/Q 平面上的一系列离散点，当信号 从一个点移动到另一个时，就发生了幅度和相位调制。 用调幅器和调 相器实现上述功能既困难又复杂，而调幅和调相可以方便地用 I/Q 调 制器实现。

这里我们主要列举几种用 I/Q 调制器产生一些常用模拟通信信 号的实用方法。

1、双边带（DSB）信号的产生

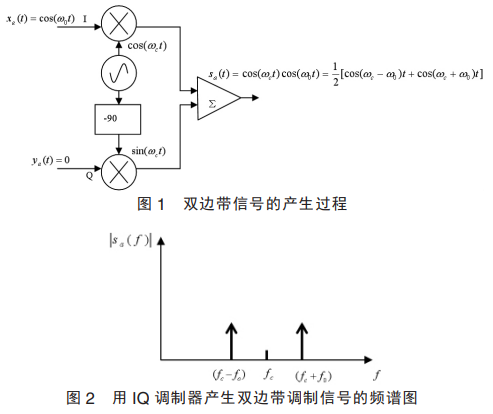

在 IQ 调制器的 I 支路加入正弦波调制信号，Q 支路为 0 的 情 况 下，将产生双边带调制信号，载波幅度被抑制。 这种方法也是检验 IQ 调制器带宽的一种常用方法。 信号产生过程如图 1 所示，所产生的信 号频谱如图 2 所示。

2 上边带（USB）调制信号的产生

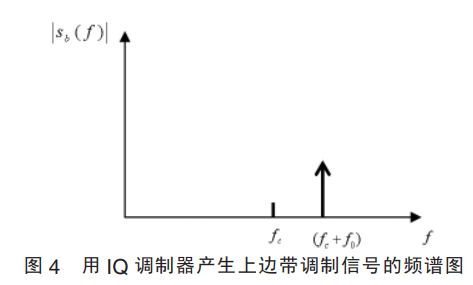

通过在 IQ 调制器的 I 支路加入正弦波调制信号，Q 支路加入比 I 支路延迟 90 度的同频正弦信号，将产生上边带调制信号，载波幅度被 抑制。 信号产生过程如图 3 所示，所产生的信号频谱如图 4 所示。

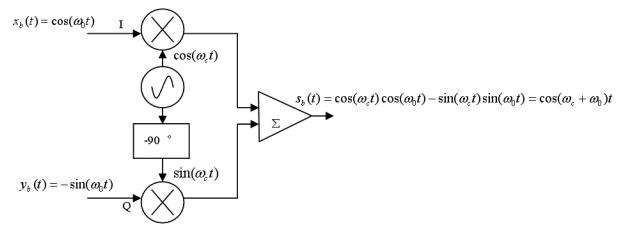

图3 上边带信号的产生过程

3 下边带（LSB）调制信号的产生

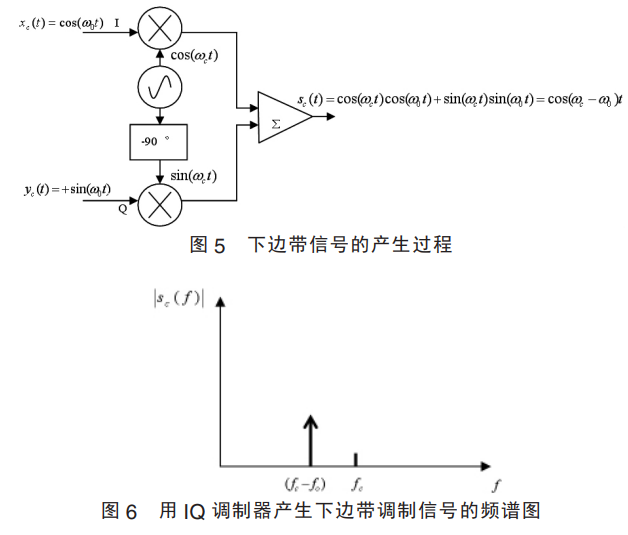

通过在 IQ 调制器的 I 支路加入正弦波调制信号，Q 支路加入比 I 支路延迟 270 度的同频正弦信号，将产生下边带调制信号，载波幅度 被抑制。 信号产生过程如图 5 所示，所产生的信号频谱如图 6 所示。

4 结论

在上面的几个例子中， 通过给 I 和 Q 支路提供特定的输入信号， 就可以容易地产生模拟通信中常用的信号类型，较通用模拟实现方法 简单了很多。 现在专门为 I/Q 调制器提供激励的基带信号发生器发展 很快，性能越来越高，基带频率已经可以达到千兆量级，通过对 I 路和 Q 路基带信号幅度和相位的软件编程就可以产生多种复杂的调制信 号输出，为通信信号的模拟提供了很好的途径
