将频率从高值转换为低值的装置称为下变频器。由于它在射频下工作，因此被称为射频下变频器。让我们看看射频下变频器部分的设计以及分步指南。该射频下变频器模块将 3700 至 4200 MHz 范围内的射频频率转换为 52 至 88 MHz 范围内的 IF 频率。因此它被称为C波段下变频器。

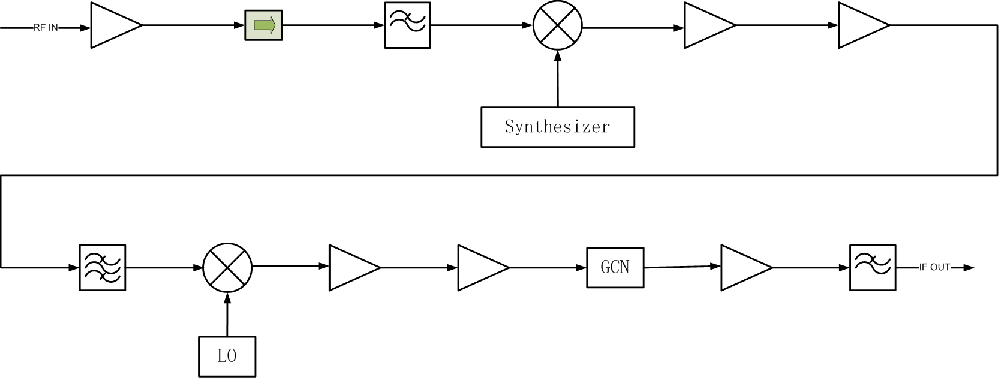

                 图 2：射频下变频器框图
    设计 选择两个射频混频器，将射频频率从 4 GHz 转换到 1GHz 范围以及从 1 GHz 到 70 MHz 范围。

    步骤1：设计中使用的射频混频器是MC24M，中频混频器是TUF-5H。

    步骤 2：设计适当的滤波器以用于 RF 下变频器的不同级。这包括 3700 至 4200 MHz BPF、1042.5 +/- 18 MHz BPF 和 52 至 88 MHz LPF。

    步骤 3：在框图所示的适当位置使用 MMIC 放大器 IC 和衰减垫，以满足设备输出和输入的功率水平。这些是根据 RF 下变频器的增益和 1 dB 压缩点要求来选择的。

     步骤 4：上变频器设计中使用的 RF 合成器和 LO 也用于下变频器设计中，如图所示。

    步骤5：在适当的位置使用射频隔离器，以允许射频信号在一个方向（即向前）通过并阻止其在向后方向上的射频反射。

因此它被称为单向设备。GCN 代表增益控制网络。GCN 用作可变衰减设备，允许根据 RF 链路预算的需要设置 RF 输出。
