一、IQ混频器原理

IQ混频器与常规混频器的区别在于：

1.中频IF由I、Q两路组成
2.LO内有有电桥
3.内部由2个混频组成。

      图1：IQ混频器原理框图

1. 上变频，边带抑制混频器 SSB Mixer

用作上变频时，也叫边带抑制混频器，IF端口加电桥。

通过选择输入电桥端口，选择射频的上边带或下边带；

通过调节IQ偏置电压可以调节LO本振泄露；

通过IQ两路的平衡度调节边带抑制。

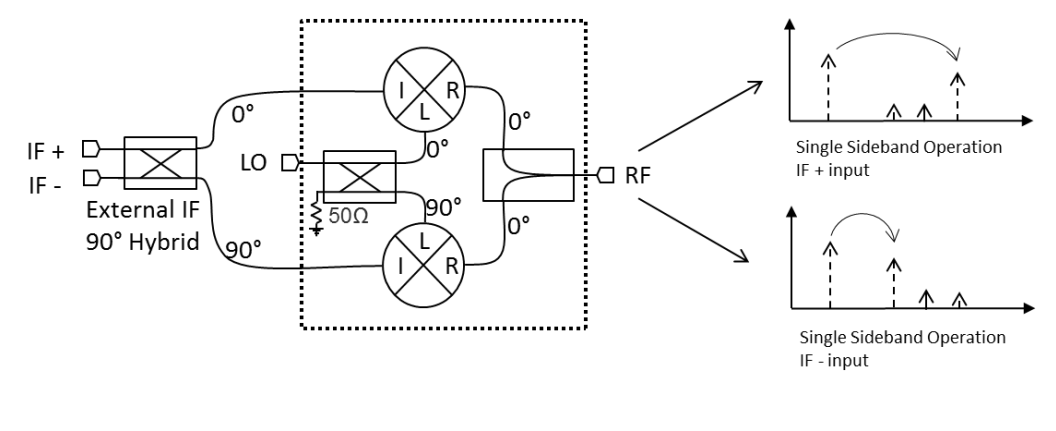

       图2：上变频，边带抑制

2. 下变频，也叫镜像抑制混频器IR Mixer

在IF端加电桥，可以抑制镜像干扰产生的中频信号。

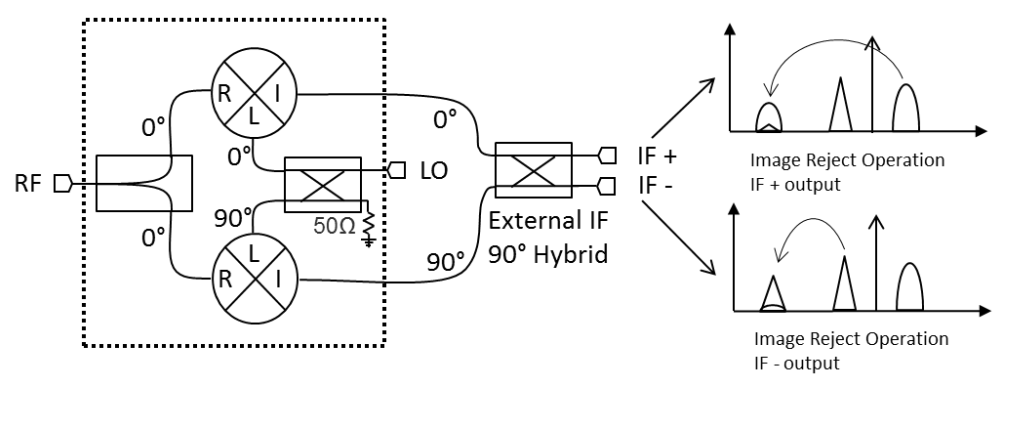

                           图3：下变频，镜像抑制

3. 典型的超外超系统

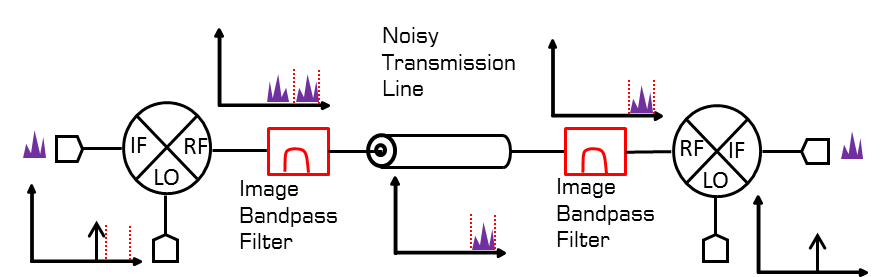

         图4：典型的超外差链路

如果使用常规的平衡混频器，将IF上变频后，在LO两端有同样功率大小的频率，LO+IF和LO-IF，需要用滤波器将其滤波器；

在接收端，必须加前置滤波器，否则镜像频率和目标频率与LO混频后，产生的频率都是IF，无法区分。

4. IQ混频器系统

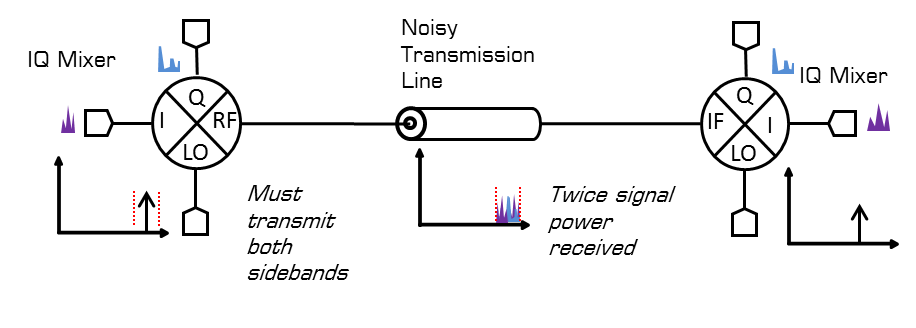

                            图5：IQ混频器系统

采用IQ混频器，在发射端和接收端可以减去滤波器，从而减小系统尺寸，简化设计。

二、IQ混频器应用

1.用作上变频时，也叫边带抑制混频器SSB Mixer，IF端口加电桥。

2.用作下变频时，镜像抑制混频器IR Mixer，在IF端加电桥，可以抑制镜像干扰产生的中频信号。

3.典型的超外超系统

     如果使用常规的平衡混频器，将IF上变频后，在LO两端有同样功率大小的频率，LO+IF和LO-IF，需要用滤波器将其滤波器；
     在接收端，必须加前置滤波器，否则镜像频率和目标频率与LO混频后，产生的频率都是IF，无法区分。

4. IQ混频器系统

采用IQ混频器，在发射端和接收端可以减去滤波器，从而减小系统尺寸，简化设计。

混频器应用中常见问题

混频器实际应用常见问题、现象、成因与改善方案

混频器核心作用：完成射频信号与本振信号相乘，产生和频、差频，实现上变频 / 下变频，广泛用于接收机、发射机、信号源。下面按工程高频故障整理，偏向射频硬件调试实战。

一、杂散干扰 / 杂散输出超标（最常见）

现象

输出频谱出现大量不需要的频率分量，干扰有用中频；灵敏度下降、通道阻塞。

成因

1. 混频器非线性特性，除目标差频 / 和频外，产生 m×RF ± n×LO 各阶组合杂散；

2. RF、LO 端口隔离度不足，信号互相串扰，端口反射加剧杂散；

3. LO 驱动电平不合适：功率过低混频效率差，过高进入深度饱和，高阶杂散急剧恶化；

4. 前端滤波器抑制不足，带外干扰信号进入混频参与混频产生外来杂散。

对策

• 严格匹配推荐 LO 驱动功率（无源二极管混频典型 + 7~+13dBm；有源混频有额定输入）；

• RF、LO、IF 端口增加滤波器，阻隔不需要频率；

• 端口增加衰减器改善驻波，减少反射调制带来的杂散；

• 合理规划频率方案，避开强阶组合杂散（杂散预测表预先仿真）。

二、端口隔离度不足、信号串扰

现象

LO 信号泄漏到 RF 口向外辐射；RF 信号泄漏进本振源；中频端口观测到明显 LO 泄露。

危害

1. 接收机 LO 辐射超标，违反 EMC；

2. 泄露信号反射后二次混频，新增杂散；

3. 影响本振源相位噪声指标。

对策

• 选用高隔离双平衡混频器（DBM）优于单平衡；

• 端口串联隔离电阻、定向耦合器；

• IF 端增加低通 / 中频滤波器抑制 LO 馈通；

• PCB 布局分区：LO 走线远离 RF、IF，用地墙隔离。

三、转换损耗过高（无源混频）/ 转换增益偏低（有源混频）

现象

输出中频幅度远低于理论值，系统增益不足、噪声变差。

成因

1. LO 功率偏离最佳工作点；

2. RF/LO/IF 端口阻抗不匹配，驻波大，功率反射；

3. 工作频率超出混频器标称带宽；

4. 双平衡混频变压器磁芯损耗、不平衡；

5. 温度漂移导致二极管特性偏移。

对策

• 实测 LO 输入功率，匹配器件手册典型值；

• 端口增加匹配网络或小衰减器优化 VSWR；

• 确认工作频段在器件规格内；

• 检查供电（有源混频）电压电流是否正常。

四、噪声性能恶化、接收机灵敏度变差

现象

底噪抬高，小信号无法解调。

关键来源

1. 本振相位噪声：LO 相位噪声会直接搬移到中频，混频器不改善相位噪声；

2. LO 功率不足，混频器工作在线性区，噪声系数恶化；

3. 混频器自身噪声 + 前端电路噪声叠加；

4. 外部干扰通过电源、空间耦合进入混频电路。

重点提醒：无源混频器噪声系数≈转换损耗，无法做到小于损耗。

对策

• 本振选用低相噪源；保证足够 LO 驱动；

• 混频前端放置低噪放 LNA（下变频接收架构标准方案）；

• 电源增加 LC 滤波、磁珠抑制电源噪声。

五、压缩、线性度不足（1dB 压缩点 / IIP3 不够）

现象

RF 输入信号偏大时，中频输出不再线性增长，幅度压缩；信号失真，互调产物上升。

成因

输入 RF 功率超过混频器输入 1dB 压缩点；LO 功率不足同样会降低线性指标。

对策

1. 控制混频器输入信号电平，必要时前端加衰减；

2. 在允许范围内提高 LO 功率改善 IIP3；

3. 需要大动态范围时选用高输入三阶交调混频器。

六、互调失真（IMD3 三阶互调）

现象

通道内两个强干扰信号，混频产生落在中频带宽内的三阶互调分量，阻塞有用信号。

成因

混频器固有的三阶非线性；信号电平过高、阻抗失配进一步恶化 IMD3。

对策

• 降低混频器输入信号幅度；

• 优化端口驻波；

• 选型优先高 IIP3 混频器；

• 前端滤波器滤除邻近强干扰。

七、馈通问题：LO 馈通、RF 馈通

1. LO 馈通至 IF：频谱仪中频看到巨大本振载波，可能堵塞后级放大器；使用中频滤波器滤除。

2. RF 直通到 IF：射频信号未经混频直接泄露到输出，通常由隔离度不足、PCB 串扰造成。

八、PCB 布局与接地引发的故障（工程极易踩坑）

1. 三路信号（RF/LO/IF）走线相互平行、距离近，空间耦合串扰；

2. 公共地阻抗大，信号通过地回路互相调制；

3. 滤波器、隔直电容摆放位置不当；

4. 缺少隔直电容，直流电位进入混频芯片烧毁或工作异常。

设计要点：各端口独立接地；信号分区；LO 区域做好屏蔽；关键节点增加隔直电容。

九、有源混频器特有问题

1. 电源电压波动带来增益、杂散变化；

2. 静态工作点偏移，线性度下降；

3. 容易自激振荡：输出与输入布线耦合、供电去耦不足；

4. 部分有源混频器 RF、LO 承受最大功率有限，易烧毁。

十、温度相关性能漂移

• 温度升高：二极管混频器转换损耗变大、隔离度下降；

• 有源混频器增益漂移、IIP3 变化；

• 高低温环境下需要预留功率余量，必要时温补电路。

简易问题快速排查顺序（调试流程）

1. 先确认 LO 功率、频率是否满足规格；

2. 观测各端口驻波，排查阻抗匹配；

3. 频谱观测：是否存在严重馈通、杂散；

4. 减小 RF 输入功率，判断是否压缩 / 互调；

5. 检查滤波、隔直、供电、布局屏蔽；

6. 频率规划核查组合杂散。
