2~18GHz二极管限幅器
2025-11-25
LogicMW LWMLT16-218G 是一款同轴二极管射频限幅器，工作频段覆盖 2–18 GHz，可耐受高达 20 W（连续波） 的输入射频功率。产品核心性能优异，驻波比＜1.8:1，泄漏功率＜+16 dBm，插入损耗＜2.75 dB；配备 SMA 母连接器，且符合 RoHS 环保标准。
该限幅器的核心作用是保护敏感射频前端电路：面对大输入信号或瞬时浪涌时，通过箝位效应限制信号幅度，避免后端器件受损；正常工作状态下则实现低损耗传输，保障信号质量。其关键性能指标包括额定最大输入功率、插入损耗及恢复时间。
Electrical Characteristics
Part Number:LWMLT16-218G
| 工作频率(GHz) | 2~18GHz |
| 限幅电平(dBm) | 16dBm |
| 插损(dB) | 2.75dB |
| VSWR | 1.66:1 TYP |
| 最大输入功率(W) | 20W |
| 连接器 | SMA |
| Specification | Click to download the specification |

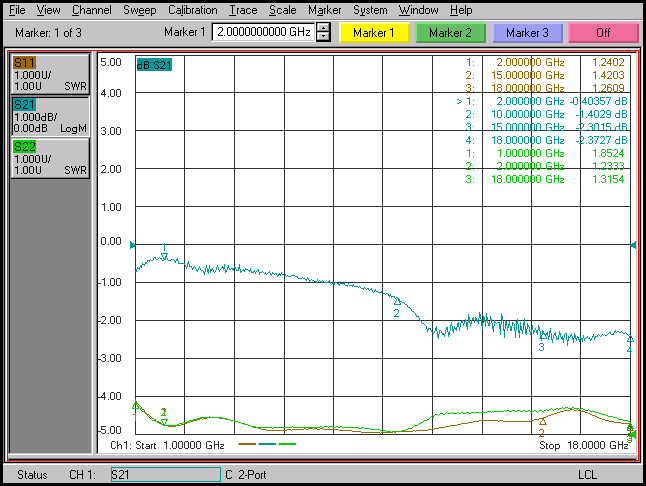

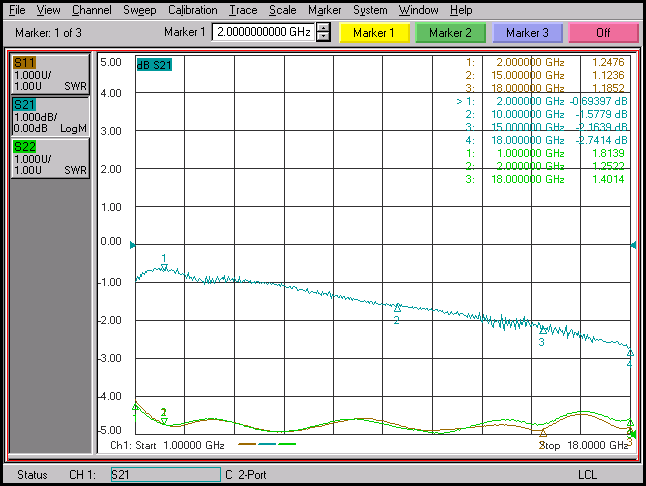

Typical Performance Data: cnctional Diagram tional Diagram
Fun
ctionFunct
ionFunctional Diagram al Diagram al Diagram
Functional Diagram
