100MHz-15GHz偏置器
2025-11-25

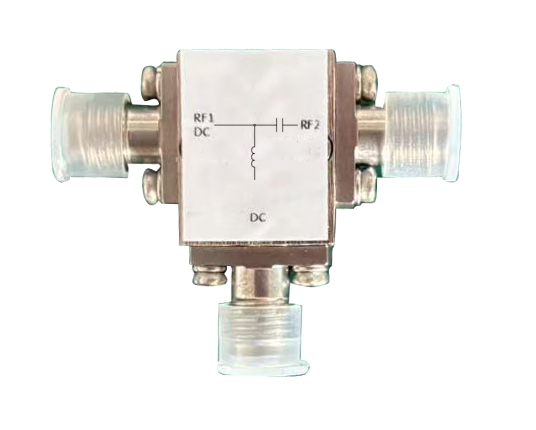

LMWBT100M15G是一种射频扼流圈，工作范围为100 MHz至15 GHz。当频率为0.1~6GHz时，射频扼流圈提供0.5 dB插入损耗和1.35 VSWR。当频率为6~15GHz时，RF扼流圈提供0.5 dB插入损耗和1.35 VSWR。射频扼流圈可以处理高达+100VDC的偏置电压和500ma电流。所有端口都配备SMA母连接器
特性 •频率范围：100KHz-3GHz •低插入损耗 •高电压 •大电流容量 应用程序 •测试实验室 •半成品 •系统集成 |  |
Electrical Characteristics
Part Number：LWMBT100M15G
| 工作频率(GHz) | 100MHz-15GHz |
| 隔离(dB) | 30~50dB @0.1~6GH 25~48Ghz @6-15Ghzz |
| 插损(dB) | 0.5dB @0.1~6GHz 0.8dB@6~15GHz |
| VSWR | 1.35:1 @0.1~6GH 1.75:1@6~15GHzz |
| 电压(V) | 0-100V |
| 连接器 | SMA |
| DC 连接器 | SMA |
| Specification | Click to download the specification |
Functional Diagram
Typical Performance Data: cnctional Diagram tional Diagram
FunctionFunct
ionFunctional Diagram al Diagram al Diagram
Functional Diagram
